解决氯离子对脱硫石膏制品产生性能影响种类
1.1 有机硅防水剂对高氯脱硫石膏纸面石膏板粘接性能的影响

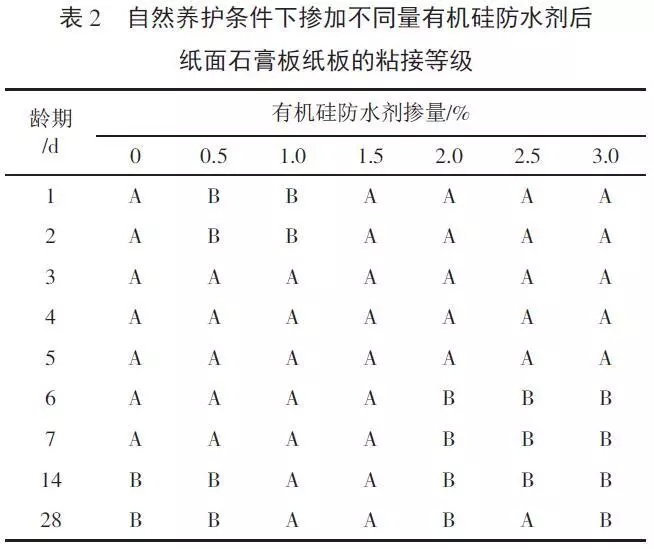

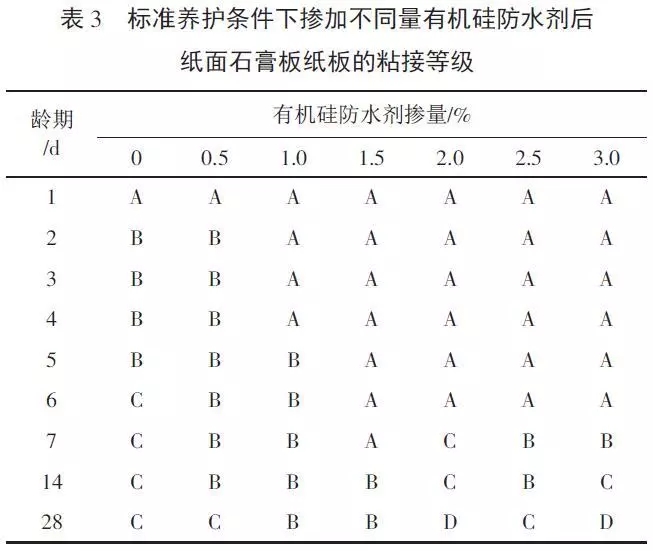

掺加不同量有机硅防水剂后，石膏板在自然养护和标准养护条件下纸板的粘接性能分别见表2、表3。
从表2、表3 可以看出，掺加有机硅防水剂可以提高纸面石膏板的耐水性能，无论是在自然养护还是在标准养护条件下，随着防水剂掺量的增加，其纸板粘接性能均呈现出先提高后降低的趋势；在防水剂掺量为1.5%时，纸面石膏板纸板的粘接性能最佳。这是因为在石膏水化过程中，防水剂在石膏晶体之间形成以甲基硅醇钠为主要成分的憎水性物质，能够填充在石膏晶粒间和孔隙中，降低气孔率，尤其是减少连通孔的数量，均化孔结构，增加水化产物的密实度；有效降低氯离子在石膏板热处理过程中向界面迁移的速率，降低了界面处氯离子含量，改善了纸面石膏板纸板之间的粘接性能。同时，有机
硅防水剂中的憎水性物质覆盖在石膏晶粒表面，使石膏晶粒与水的亲和力降低，提高了石膏的耐水性能。因此，在标准养护条件下，掺加有机硅防水剂后纸面石膏板纸板的粘接性能提高。但当防水剂掺加量过多时，在石膏晶粒表面形成的防水膜会降低晶粒之间以及石膏晶粒与护面纸之间的粘接强度，还可能降低改性淀粉的活性，使纸面石膏板纸板粘接性能下降。
1.2 矿物掺合料对高氯脱硫石膏纸面石膏板性能的影响

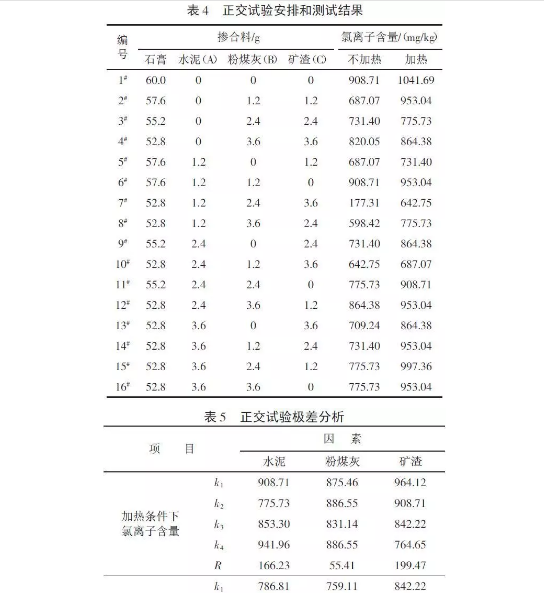

为了研究矿物掺合料对脱硫石膏制品性能的影响，选取3 种常见的矿物掺合料（水泥、粉煤灰、矿渣）进行正交复配。以掺量分别为0、2%、4%、6%设计3 因素4 水平正交试验。在室温下，将上述不同配合比的物料按标准稠度用水量加水拌合，成型，在室温下养护28 d，将试样磨细后，按JC/T 2074—2011 测试不同条件下（加热和不加热）氯离子含量，正交试验设计和测试结果见表4，极差分析见表5。
从表4 可以看出，掺加不同矿物掺合料之后，脱硫石膏对氯离子的固化效果均有不同程度的提高。分析表5 结果可知，在加热或者不加热条件下测试时，对氯离子含量的影响程度依次均为矿渣>水泥>粉煤灰。掺合料的最优配方为7# 样品：水泥掺量为1.2 g（2%）、粉煤灰掺量为2.4 g（4%）、矿渣掺量为3.6 g（6%）。此时，加热条件下氯离子含量为642.75 mg/kg；不加热条件下氯离子含量为177.31 mg/kg。

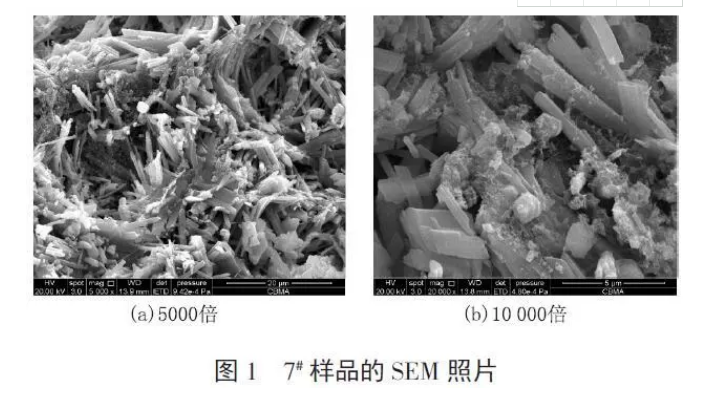

7# 样品的SEM 照片见图1，XRD 图谱见图2。
从图1 可以看到网状C-S-H 凝胶的存在，呈弥散状分布在石膏晶粒表面，C-S-H 凝胶内部含有数量众多的微细孔隙，因此具有极大的内比表面积[3]，对氯离子具有很强的吸附固化能力，可以有效地阻止氯离子在石膏硬化体中的迁移。
C-S-H 凝胶主要有2 部分来源，水泥水化产物以及矿渣、粉煤灰的火山灰效应。此外，矿渣和粉煤灰比表面积较大，能够为石膏水化提供充足的空间，其微集料效应还可以降低孔隙率，改善孔结构，提高石膏晶粒之间的连接强度。矿渣之所以具有比粉煤灰更好的固化氯离子的能力，是因为矿渣中含有较多的Al2O3，能够提高水化产物中水化铝酸钙的量，其次矿渣的二次水化活性较高，能生成更多的C-S-H 凝胶，其对氯离子的化学结合和物理吸附作用均优于粉煤灰。
中间过程省略部分内容
3 结论
（1）掺加适量的有机硅防水剂可以有效提高高氯脱硫石膏制品的纸板粘接性能和耐水性能。
（2）矿物掺合料对石膏板中氯离子的固化效果显著，可降低氯离子在石膏板中的迁移能力，对石膏板纸板粘接性能改善效果明显。
（3）水灰比会影响氯离子在石膏制品中的迁移速率，水灰比越大，相同条件下氯离子的迁移速率越快，氯离子对石膏制品性能的影响也越大。。
冠亚牌CS-02AL石膏三相分析仪由深圳冠亚水分仪科技有限公司研发生产，该仪器采用最先进的七寸液晶触摸屏水分仪，高清晰液晶屏幕数据查阅一览无余。冠亚牌石膏粉水分仪操作使用简单，广泛应用于非金属矿粉、碳酸钙粉、脱硫石膏粉、磷石膏粉、天然石膏、粉煤灰、矿粉等行业样品的水分含量快速测定。通过对比试验：水分结果与国标GB/T 5484-2000 石膏化学分析方法可达到一致性，极大地提高了检测效率，操作便捷、只需几分钟，即可准确测量水分含量%（附着水和结晶水）。同时满足固体、颗粒、粉末、胶状体及液体含水率的测定要求。
石膏水分检测仪参数
1、称重范围：0-135g
2、水分测定范围：0.00-100%
干重测定范围：100-0.00%
专利：《新型水分仪加热处理系统设备》
3、测试模式：可选（定时/快速）
4、称重精密度：0.001g
5、样品质量：0 -135g
6、加热温度范围：环境温度-249.9℃
温度误差：±0.5℃
温度分辨率:0.1℃
专利：工业产品的水分检测设备
7、加热源：分子源
8、水分含量可读性：0.01%.
9、显示：彩色7寸液晶触摸屏
10、温度窗口：实时显示当下环境温度
环境温度显示误差：±0.5℃
11、参数八种： 水分值%、干重%、当前温度、设定温度、当前重量、初始重量、测试时间、恒重时间
12、通讯接口：RS 232（打印）
USB（计算机）
13、操作模式：全屏幕触控式
14、屏幕分辨率：800x480
15、外型尺寸：380×205×325(mm)
16、电源：220V
17、频率：50Hz±1Hz
18、净重：4.5Kg
19、试样温度：-40℃－50℃；
20、工作环境温度：-5℃－50℃；
21、产品通过质量体系认证:GB/T19001-2016 idt ISO9001:2015
22、公司通过环境体系认证:GB/T24001-2016 idt ISO14001:2015
文章标签： 氯离子 脱硫石膏制品产性能影响 种类
文章作者：冠亚水分仪
本文地址：http://www.gysfy.com/news/1505.html
版权所有 转载时必须以连接形式注明作者和原始出处
